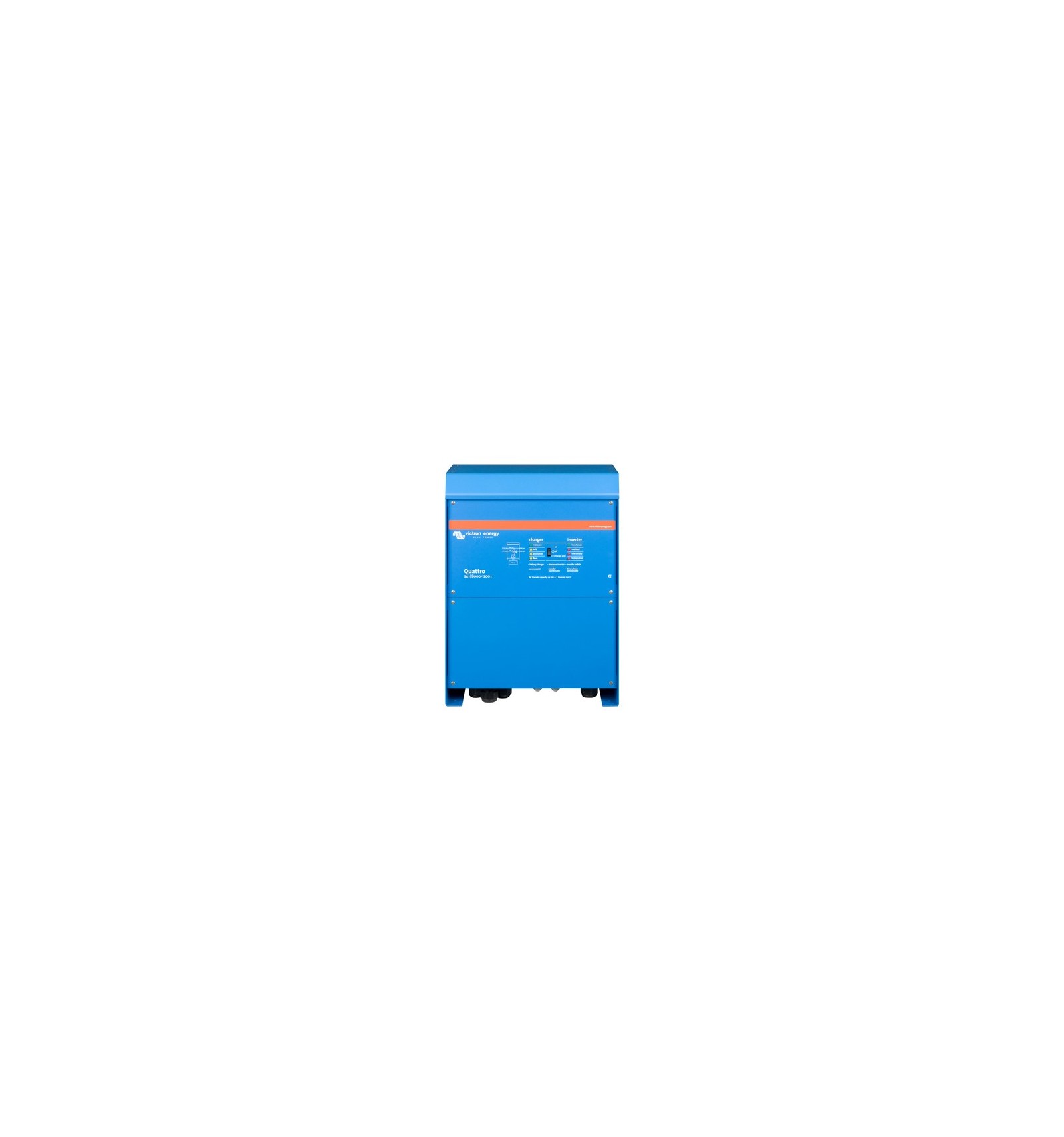

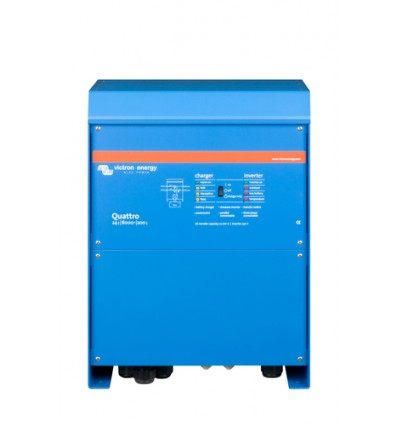

Q48/8000/110-100/100

Deux entrées CA avec commutateur de transfert intégré

Le Quattro peut être connecté à deux sources de courant alternatif indépendantes, par exemple le réseau public et un générateur, ou à deux générateurs. Le Quattro se connecte automatiquement à la source active.

Deux sorties CA

La sortie principale est dotée d'une fonction sans coupure. Le Quattro prend en charge l'alimentation des consommateurs raccordés en cas de panne du réseau ou lorsque l'alimentation quai/génératrice est coupée. Cela se produit si rapidement (moins de 20 millisecondes) que les ordinateurs et autres équipements électroniques continueront à fonctionner sans interruption. La deuxième sortie est sous tension uniquement lorsque le courant alternatif est disponible sur l'une des entrées du Quattro. Les charges qui ne doivent pas décharger la batterie, comme un chauffe-eau par exemple, peuvent être raccordées à cette sortie.

Puissance pratiquement illimitée grâce au fonctionnement en parallèle

Jusqu'à 6 unités Quattro peuvent fonctionner en parallèle. Six unités 48/10000/140, par exemple, fourniront une puissance de sortie de 48kW / 60kVA et une capacité de charge de 840 Ampères.

Options de phase fractionnée

Deux unités peuvent être empilées pour fournir 120-0-120V, et des unités supplémentaires peuvent être mises en parallèle jusqu'à un total de 6 unités par phase, pour fournir jusqu'à 30kW / 36kVA de puissance en phase split. Alternativement, une source de courant alternatif en phase split peut être obtenue en connectant notre autotransformateur à un onduleur'européen' programmé pour fournir 240V / 60Hz.

Capacité triphasée

Trois unités peuvent être configurées pour une sortie triphasée. Mais ce n'est pas tout : jusqu'à 6 groupes de trois unités peuvent être connectés en parallèle pour fournir une puissance de 144kW / 180kVA et une capacité de charge de plus de 2500A.

PowerControl - Gestion de l'énergie limitée de la génératrice, du côté terre ou du réseau électrique

Le Quattro est un chargeur de batterie très puissant. Il consommera donc beaucoup de courant du générateur ou de l'alimentation côté quai (16A par 5kVA Quattro à 230VAC). Une limite de courant peut être réglée sur chaque entrée CA. Le Quattro prendra alors en compte les autres charges CA et utilisera ce qui reste pour la charge, évitant ainsi une surcharge du générateur ou du secteur.

PowerAssist - Augmenter la puissance à quai ou de la génératrice

Cette caractéristique porte le principe de PowerControl à une dimension supplémentaire permettant à la Quattro de compléter la capacité de la source alternative. Lorsque la puissance de crête n'est si souvent requise que pour une période limitée, le Quattro s'assurera que la puissance insuffisante du réseau ou du générateur est immédiatement compensée par l'alimentation de la batterie. Lorsque la charge diminue, l'énergie de réserve est utilisée pour recharger la batterie.

L'énergie solaire : Alimentation CA disponible même en cas de panne de réseau

Le Quattro peut être utilisé dans des systèmes photovoltaïques hors réseau ou connectés au réseau, ainsi que dans d'autres systèmes d'énergie alternative. Le logiciel de détection de perte de réseau est disponible.

Configuration du système

• Dans le cas d'une application autonome, si les réglages doivent être modifiés, cela peut se faire en quelques minutes avec une procédure de réglage par commutateur DIP.
•  Les applications parallèles et triphasées peuvent être configurées avec les logiciels VE.Bus Quick Configure et VE.Bus System Configurator.
• Les applications hors réseau, interactives et autoconsommation, impliquant des onduleurs connectés au réseau et/ou des chargeurs solaires MPPT, peuvent être configurées avec Assistants (logiciel dédié à des applications spécifiques).

Surveillance et contrôle sur place

Plusieurs options sont disponibles : Moniteur de batterie, panneau de contrôle multiple, GX de contrôle des couleurs ou autres appareils GX, smartphone ou tablette (Bluetooth Smart), ordinateur portable ou ordinateur (USB ou RS232).

Surveillance et contrôle à distance

Color Control GX ou d'autres appareils GX. Les données peuvent être stockées et affichées gratuitement sur notre site Web VRM (Victron Remote Management).

Configuration à distance

Une fois connecté à l'Ethernet, les systèmes avec un Color Control GX ou un autre appareil GX sont accessibles et les paramètres peuvent être modifiés à distance.

Caractéristiques techniques :
