Prix réduit ! PowERM TDGE

PowERM TDGE

677,89 €

TTC

713,57 € TTC

-5%

ERMERM

PW20-TDGE

3.600 Kg

0.254 m

0.240 m

0.090 m

Nouveau

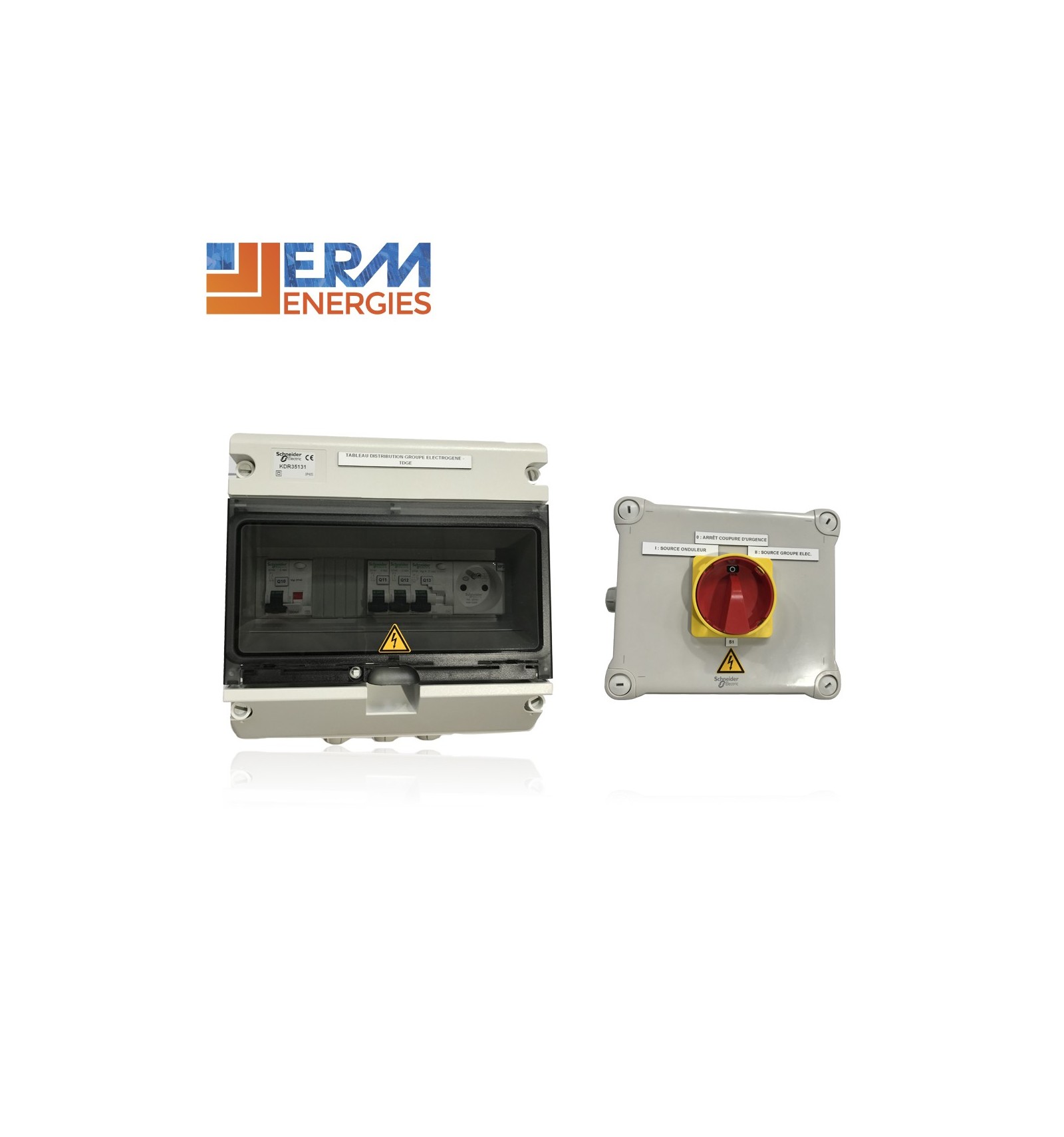

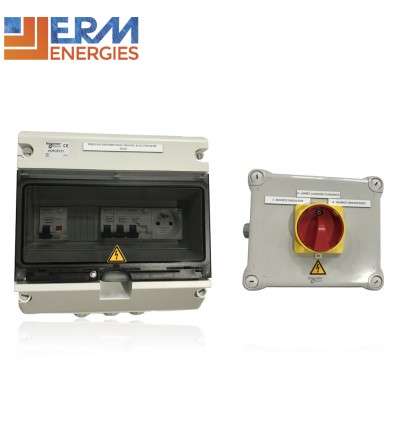

Coffret de distribution groupe électrogène 40A avec protection différentielle 300mA, MALT du neutre, prise 16A 2P+T protégée par différentiel 30mA et inverseur de sources 40A déporté

Plus de détails


Une question ?

Nos experts sont à votre service pour répondre à vos questions.

04 90 60 05 68

Economique et pratique

Mettre en œuvre un PowERM est si simple que l’adopter vous paraîtra une évidence. Oubliez les heures passées à concevoir, calculer, tracer, assembler et installer votre système autonome. Nous l’avons fait à l’usine ! Travailler en site isolé suppose d’être loin de tout et l’oubli d’un accessoire ou du cordon de programmation de l’onduleur peut coûter cher. Nous programmons intégralement le PowERM en fonction de vos besoins pour exploiter au mieux les énergies disponibles

Conçu pour du solaire, de l’éolien voire de l’hydrolien

Le PowERM peut être équipé de régulateurs Victron, Studer, Schneider, MidNite. Il est disponible en deux versions, celle de base pour des générateurs PV jusqu’à 3kWc et la version double pour aller jusqu’à 6kWc ou pour des systèmes hybrides avec éolienne. D’autres configurations sont possibles sur demande. Faîtes nous part de vos besoins et nous déterminerons le PowERM qui vous convient.

Compatible avec les meilleurs onduleurs / chargeurs actuels

Le PowERM accueille les meilleurs onduleurs du marché. Il peut être équipé des gammes Victron Energy Phoenix, MultiPlus et Quattro, des Studer XTH et XTM. D’autres onduleurs sont disponibles sur demande. Le PowERM intègre un automate de gestion (selon constructeur) qui permet d’avoir l’état de charge des batteries et un enregistrement des données de fonctionnement. Il peut également être équipé d’un routeur 2G/3G pour assurer la télégestion du site.

Installation facilitée

Le PowERM se fixe aisément comme un coffret électrique classique, raccordement préinstallé.

Schéma de principe du PowERM

Schéma électrique complet site isolé, off-grid

(BJP) Boite de jonction panneaux photovoltaïque :

  • Protection fusible unipolaire 10x38 gPV de chaque chaîne de panneaux
  • Sectionneur DC21-B 500VDC MAX, auxiliarisable
  • Parafoudre en option Entrée sous coffret par connecteurs MC4, sortie bornier jusqu’à 35mm²
  • Coffret classe II, IP65, IK09, Résistant aux UV classe 5
  • Etiquettes haute résistance en « Gravoply »
  • Numérotation de chaque fil
  • Fabriqué en France dans nos ateliers.
Boite de jonction photovoltaïque, site isolé
Coffret arrêt d'urgence source photovoltaïque, conforme à la norme UTE 15-712-2

(CDCPV) Coffret de protection DC photovoltaïque :

  • Protection disjoncteur DC21-B 500VDC MAX 50A, auxiliarisable
  • Entrée câble jusqu’à 35 mm²
  • Parafoudre en option
  • Etiquettes haute résistance en « Gravoply »
  • Commande accessible en facade arrêt d’urgence
  • Coffret IP30, IK07
  • Fabriqué en France dans nos ateliers.

(TGTBT DC) Armoire de distribution DC :

  • Sectionneur DC21-B 80VDC MAX 160, 250 ou 315A
  • Protection fusible à couteaux gG batterie
  • Protection fusible à couteaux gG onduleur/chargeur
  • Protection porte-fusible gG DC20-B régulateur
  • Armoire métallique IP66 IK10
  • Etiquettes haute résistance en « Gravoply »
  • Numérotation de chaque fil
  • Fabriqué en France dans nos ateliers.
Armoire site isolé, conforme à l'UTE 15-712-2
Tableau de protection AC, site isolé

(TGBT AC) Tableau de distribution AC :

  • Protection disjoncteur entrée groupe electrogène
  • Protection disjoncteur sortie onduleur
  • Protection différentielle 30mA (départ prise de maintenance et éclairage local technique)
  • Compteurs d’energie digitaux (groupe électrogène, onduleur)
  • Disjoncteur abonné 500mA 15 à 45A
  • Etiquettes haute résistance en « Gravoply »
  • Entrée sous coffret par presse-étoupe
  • Coffret classe II, IP65, IK09, Résistant aux UV classe 5
  • Fabriqué en France dans nos ateliers.

(TDGE) Tableau de distribution groupe électrogène monophasé :

  • Protection disjoncteur différentiel
  • Prise de maintenance Ensemble inverseur de sources (by-pass)
  • Ensemble arrêt d’urgence source groupe electrogène
  • Etiquettes haute résistance en « Gravoply »
  • Entrée sous coffret par presse-étoupe
  • Coffret classe II, IP65, IK09, Résistant aux UV classe 5
  • Fabriqué en France dans nos ateliers.
Tableau de protection groupe electrogène
Dimensions1550 x 950 x 300 mm*
Poids*Varie selon équipement
Inputs14kWc et Voc jusqu’à 600V en solaire
2,0kW jusqu’à 250V en éolien
OutputsSorties DC 24V ou 48V sur demande
Sortie 230V 50Hz qualité sinus pur jusqu’à 10kVA
Configurations triphasés sur demande
DesignConforme à la norme UTE 15-712-2, positionnement intuitif des coupures
Onduleur chargeurStuder Innotec : XTS (0,9 à 1,4kVA), XTM (1,5 à 4kVA), XTH (3 à 8kVA)
Victron Energy
: Phoenix et Multiplus (800VA à 5kVA), Quattro (5kVA à 15kVA)
Schneider Solar : SW (3kW à 3,8kW), XW (5,5kW à 6,8kW)
RégulateurStuder Innotec : VT (4 à 5kWc), VS (4,2 à 7kWc)
Victron Energy : BlueSolar(1,3kWc à 5,8kWc)
Schneider Solar : MPPT 60 (3,5kWc), MPPT 80 (4,8kWc)
OptionDémarrage intelligent du groupe électrogène
Pilotage de charge
Contrôle et surveillance à distance de l’installation

Les composants du PowERM
